４列*５連＊４段＊2PL＝160PL
電動棚１は１PL当たり面積は補助通路面積を入れた計算で0.79ｍ２/ＰＬと計算していますが、
補助通路面積を除外すると設置面積107ｍ２となり、より高い保管効率である 0.67ｍ２/ＰＬとなります。
第3節 電動棚（移動棚）による面積効率と保管効率の計算
電動棚（移動棚）の概要
電動棚（移動棚）は、電動台車の上にパレット固定棚を載せた構造で、台車を横に移動させることで荷役通路を共有できるシステムです。これにより、固定棚に比べて通路スペースを大幅に削減し、面積効率と保管効率を高めることができます。
構造上の特徴
- 高さの変化: 電動台車を使用するため、通常の固定棚よりも台車の高さ分（約250mm）全体の棚高が高くなります。
- パレット固定棚の流用: 台車に載る棚自体の仕様は、第2節で解説したパレット固定棚の基準に準じます。
スペース設計とクリアランスの確保
電動棚（移動棚）の面積計算では、機器特有のメンテナンススペースや通路の考え方が反映されます。
- PL寸法の反映: パレット寸法を変更すると、それに連動して電動棚全体の必要面積が再計算されます。
- 隣接クリアランス: 棚の背面には制御盤が設置されるため、400mm の隣接クリアランス（離隔距離）を確保する必要があります。
- 補助通路の要否: 棚エリアがメイン通路などに近接している場合、個別の補助通路は不要となる場合があります。
面積効率と保管効率のシミュレーション例
資料内の計算例（4列 × 5連 × 4段 × 2PL = 160PL）に基づいた、1パレット（PL）あたりの占有面積の変化は以下の通りです。
| 条件 | 設置面積 | 1PL当たりの面積（面積効率） |
|---|---|---|
| 補助通路を含めた場合 | — | 0.79 $m^2$/PL |
| 補助通路を除外した場合 | 107 $m^2$ | 0.67 $m^2$/PL |
このように、通路やクリアランスの設計次第で1パレットあたりの保管効率が大きく変動するため、シミュレーションによる最適化が重要です。

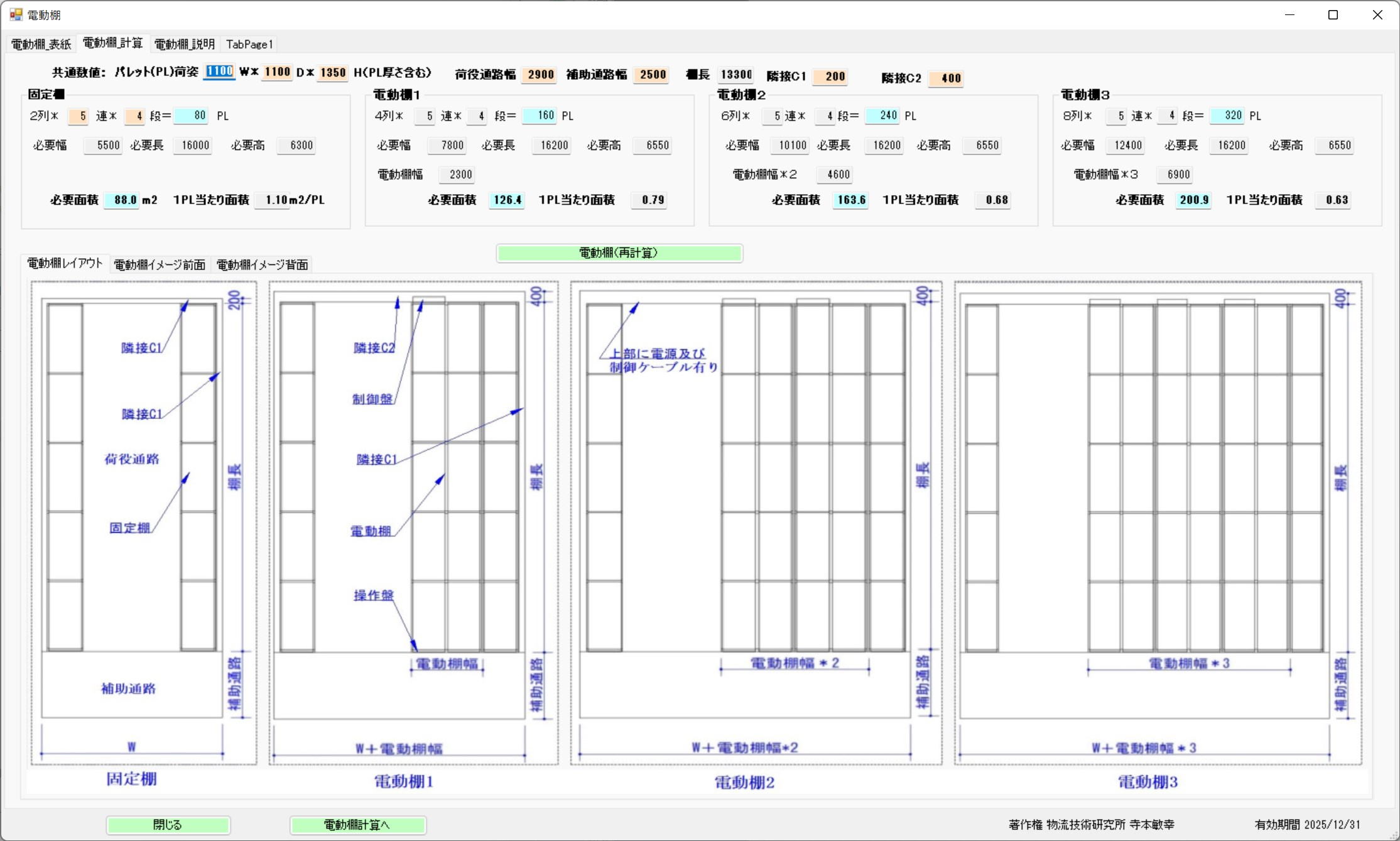

計算画面
電動棚（移動棚）は、電動台車にPL固定棚を載せ、移動して荷役通路を共有します。
台車高250ｍｍ分棚が高くなります。台車に載ったPL固定棚は第2節のＰＬ固定棚を参照してください。
PL寸法と隣接クリアランス
PL寸法の変更を反映して電動棚の面積が再計算されます。
補助通路は棚エリアと近接していれば必要ありません。棚背面に制御盤があり400mmの隣接クリアランスが必要です。

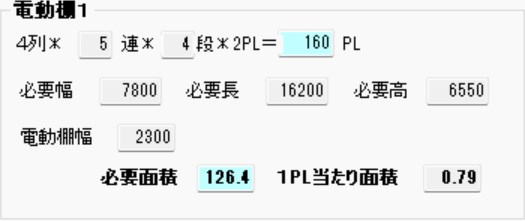

必要面積とＰＬ当たり面積（面積効率）
