格納規模
棚・荷役通路・棚を1セット2列と変数を固定しています。
列数＝セット数＊２＝＞5セット＝10列と表示
格納数＝列数＊連数＊段数＊2PL
Tera設定に基づき設置面積を算出します。
Tera設定を変更し「計算開始（再）」ボタンを押すことにより、変更を反映して再計算されます。
第2節 保管設備：パレット棚（PL固定棚）と保管スペース面積の計算
この資料は、物流センターにおける「保管スペース」の算出方法と、主要な保管設備であるパレット棚（ラック）の特徴を解説したものです。
保管スペースの設計において最も重要なのは、「出荷形態（ケースかバラか）」による在庫の切り分けと、「パレット（PL）換算による正確な容積把握」です。
パレット棚（保管設備）の格納規模と保管スペース面積の算出
パレット棚（PL固定棚）の配置を「棚＋荷役通路幅＋棚」の1セット（2列）として計算します。
- 格納数の計算式:
セット数 × 2（列） × 連数 × 段数 × 2PLで総格納数を算出します。 - 設置面積の算出: Tera設定に基づき自動計算されます。設定値を変更して「計算開始（再）」ボタンを押すことで、即座に反映されます。
- 建築条件の考慮: 柱や壁の干渉を考慮し、理論値の 1.2倍程度 の面積を見込むのが実務的です（通常7m〜10mスパンで柱が存在するため）。
設計上の重要寸法（クリアランスと床強度）
安全で効率的な運用のために、以下の標準的な寸法値が推奨されています。
- PL荷姿: 自由に変更可能ですが、全高（H）は「荷高（H1）＋ PL厚（H2）」で計算します。
- クリアランス: 棚と荷の間隔、および隣接する荷との間隔は通常 100mm とします。
- 隣接クリアランス: 建物と棚の間隔は 200mm 設定が多く、これは地震時などの建物と棚の揺れ方の違いを考慮したものです。
- 床強度: 保管設備を設置する際、最大荷重1000kgのパレット棚でも、建物の床強度をチェックする際は平均荷重 700kg として計算されるのが一般的です。
⚠️ リーチ型フォークリフト使用時と荷役通路幅の注意点
配送センターで多用される「リーチ型フォークリフト」を使用する場合、アウトリガー（前輪部）とパレット棚の干渉に注意が必要です。
- 干渉問題: フォークリフトのアウトリガーにパレットを載せた状態では、パレットを押し出す前に2段目のビームにアウトリガーが接触してしまう場合があります。
- 揚高と荷重低減: 揚高が高くなるほどフォークリフトの積載許容荷重は低下します。最上段ビーム上面高 ＋ 200mm の揚高性能が必要です。
干渉の解決策
- 荷役通路幅の拡張: パレットをアウトリガーより前に降ろせるよう、荷役通路幅を広げる。
- ビーム高の調整: 2段目のビーム高をアウトリガーの高さ（約250mm）分、嵩上げする。
- 荷高の調整: 1段目のパレット高を250mm低く抑える。

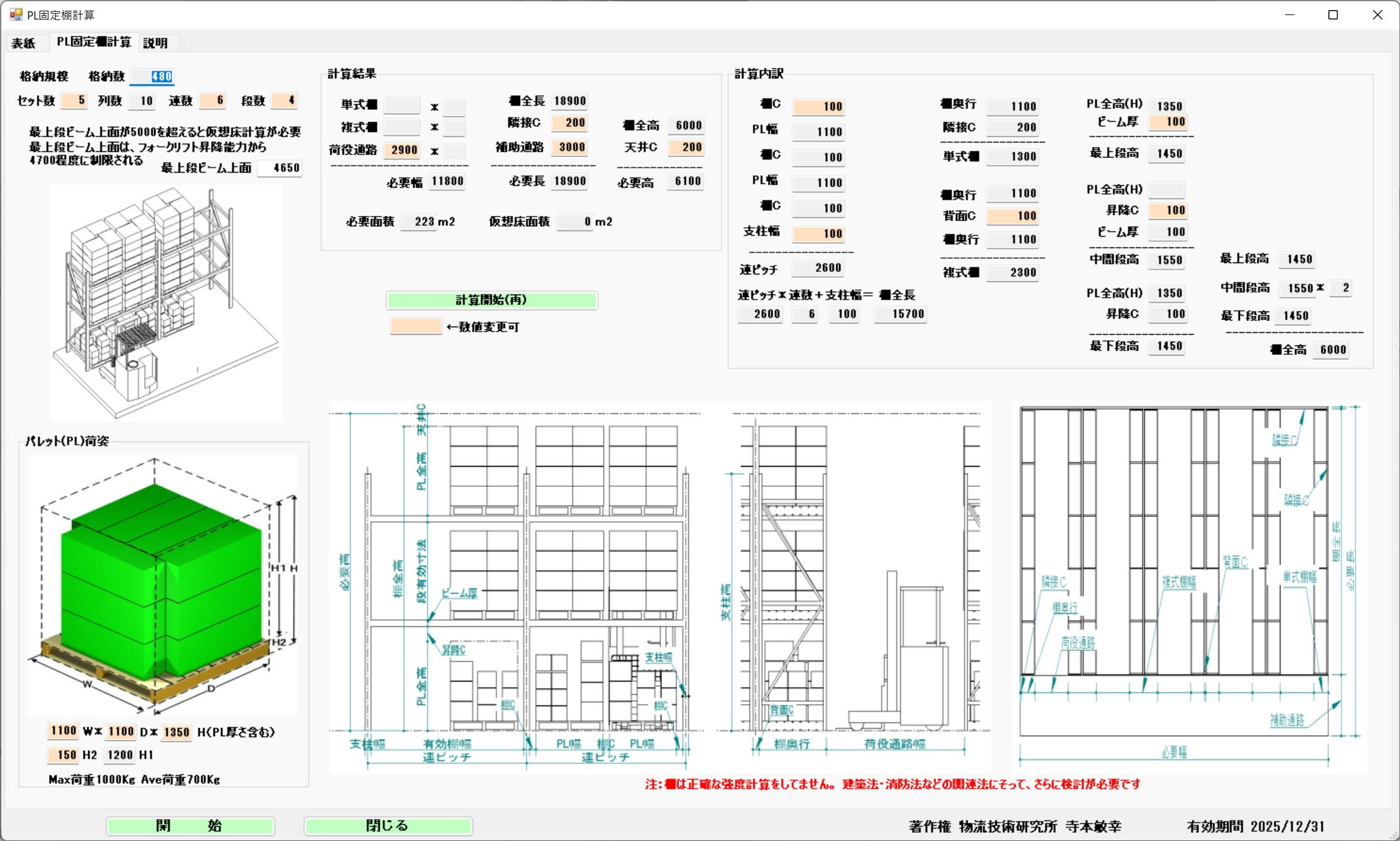

計算画面

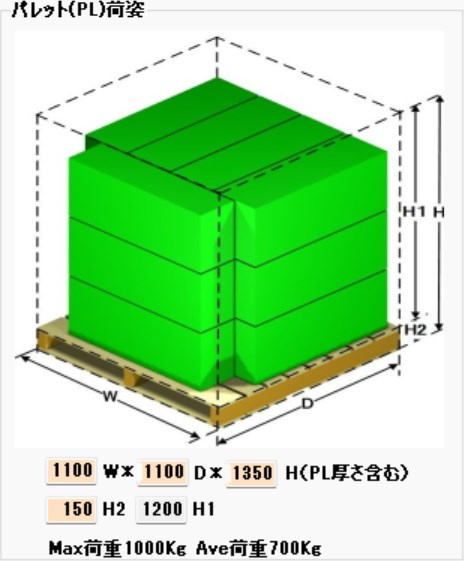

PL荷姿
PL寸法は自由に変更可能です。
全高（H）は荷高（H1）＋PL厚（H2）であることに注意してください。
余談ではありますが、Max荷重1000Kgのパレット棚は建物床強度チェックする際、平均荷重700Kgとして計算される場合が多いです。
積載荷重が変化しても棚支柱幅は100ｍｍ（支柱肉厚で強度確保）、棚と荷のクリアランスは100ｍｍとする場合が多いです。
隣接クリアランス（建物と棚の間隔）は200ｍｍが多く、これは建物と棚の揺れ方が違うことを考慮した寸法値です。
補助通路はメイン通路と棚が隣接している場合は必要ありません。
保管スペースの面積計算は柱壁などの建物の干渉による面積増を考慮し、
設置面積計算値＊1.2倍程度必要です。連方向・列方向とも7ｍ～10ｍスパンで柱があります。
フォークリフト荷重低減
最上段ビーム上面高＋200のフォークリフト揚高が必要です。
通常、フォークリフトは３ｍ以上の揚高になると、高くなるほど積載荷重が低減します。１ランク上のフォークリフトが必要となる場合があります。 フォークリフト荷重低減は荷重中心（パレットの大きさ）と揚高によって変わります。

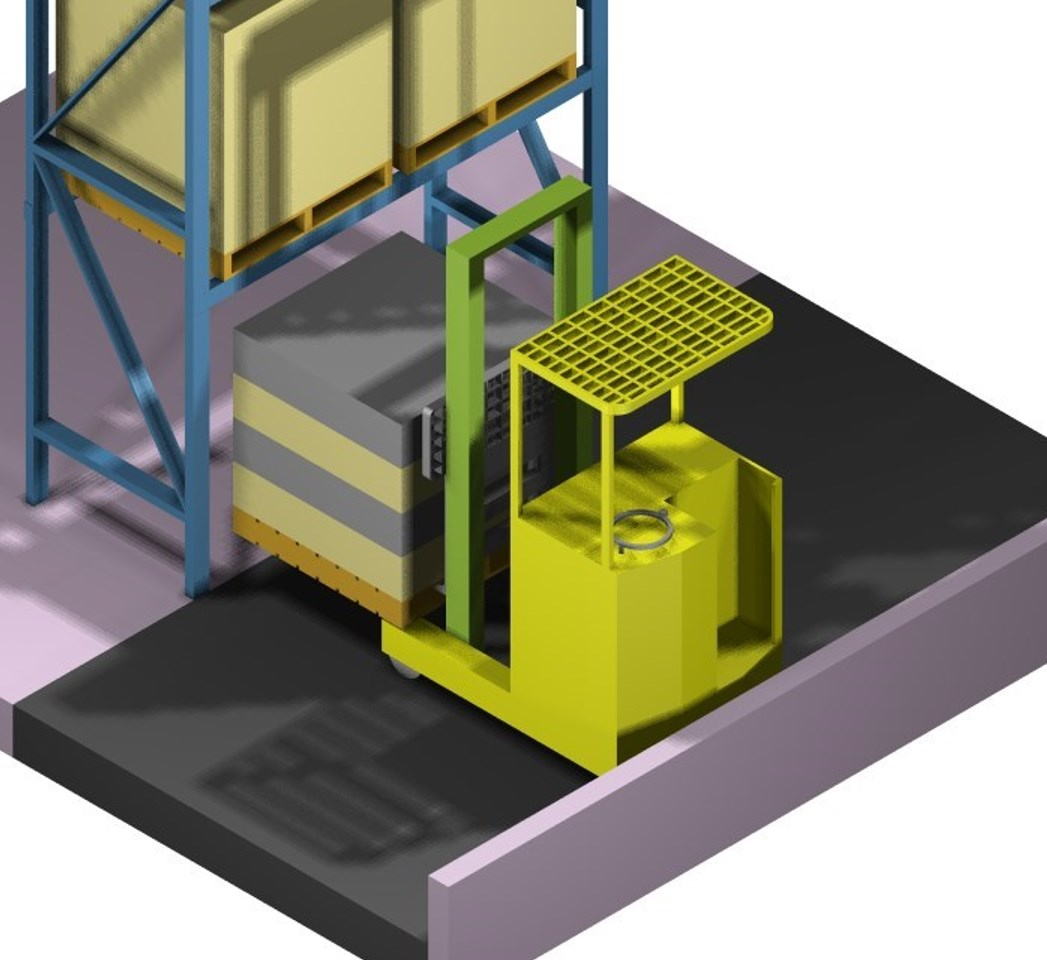

リーチ型フォークリフトの注意点
配送センターのフォークリフトはリーチ型が多いです。
荷役通路幅設定時に下記の点を注意します。
左記図はフォークリフトの前輪部（アウトリガーと言う）にPLが載っています。
この場合、
フォ－クリフトのアウトリガーからPLを押し出す前に2段目ビームに当たります。

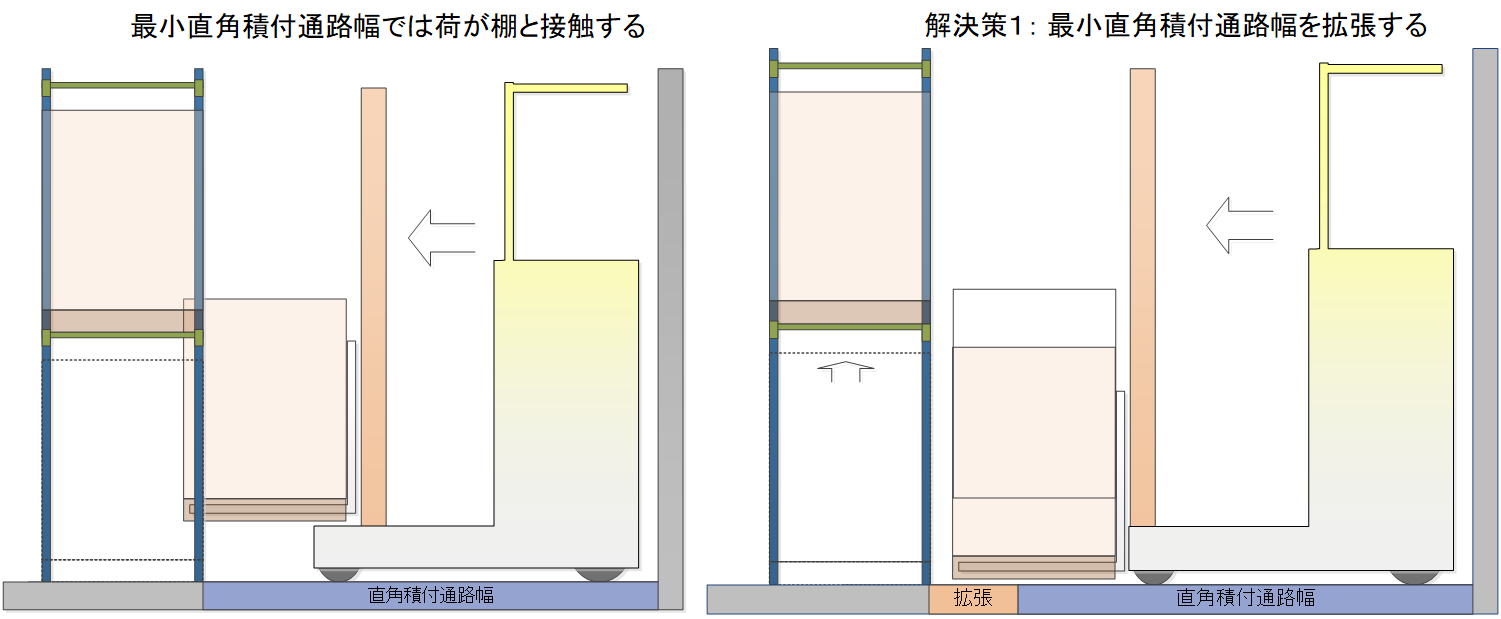

上記図を側面から見た図
解決策1：PLがアウトリガーの前でPLを床面に降ろせるように荷役通路幅（積付通路幅）を拡張する

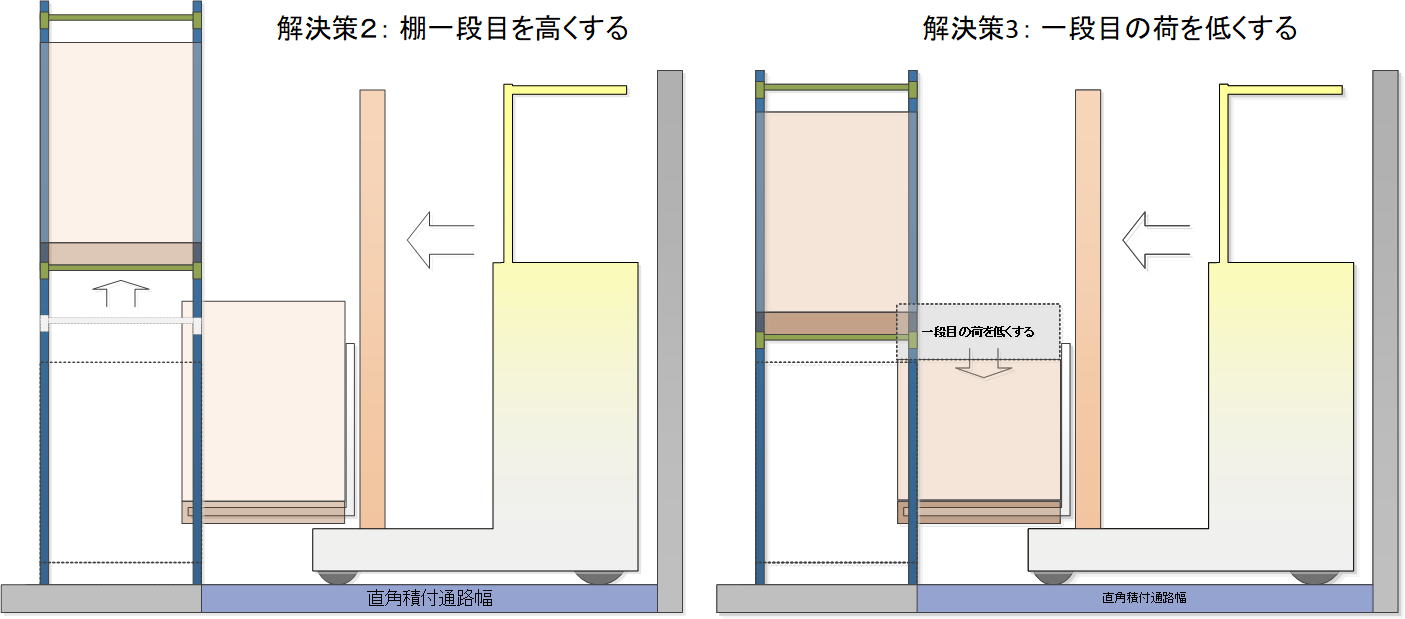

解決策2：2段目ビーム高を250ｍｍ（アウトリガー高250ｍｍ）嵩上げする。
解決策3：一段目PL高を250ｍｍ低くする。
