第13節 Tera計算レイアウト例

この資料は、物流センター設計の集大成である**「レイアウト例と運用フローのイメージ」**を視覚的に解説したものです。これまで算出してきた面積数値が、実際の建物内でどのように配置され、機能するかをまとめています。

主要なポイントを整理して解説します。

1. 運用フローと在庫管理の原則

物流センター内のモノと情報の流れを定義し、効率的な運用フローを確立するための基本的な考え方が示されています。

在庫の原則と設備選定: パレット（PL）保管を原則とし、入出庫の頻度やアイテム特性に応じて、自動倉庫、電動棚、固定棚などのマテハン機器を適切に組み合わせます。積載方法には、1パレット1アイテムの「単載」と複数アイテムの「混載」の両方を採用し、保管効率を高めます。
出荷形態別の動線（フロー）:
- ケース出荷: メインの在庫エリアから直接出庫して仕分けラインへ投入し、そのまま出荷エリアへ搬送するシンプルな運用フローです。
- バラ出荷: バラピッキング専用の出荷作業エリア（フロー棚・中量棚）を設け、作業者が効率よく巡回できる動線を構築します。この作業エリアへは、メインの在庫エリアから適宜補充を行う仕組みです。
検品運用とシステム連携: 基本的には情報システム（WMSやハンディターミナル等）を活用した「検品レス」の運用フローを想定しています。全数検品を廃止し、特定の出荷先や高額商品のみを抽出して検品することで、作業の大幅な効率化と省人化を図ります。

2. 空間配置の最適化（レイアウト図・3D）

算出された面積データに基づき、平面的な配置だけでなく、垂直方向（高さ）の空間活用も考慮したレイアウトが提案されています。

事務所・付帯設備の配置: 事務所機能は1階の入荷・出荷バース付近に最低限（例：50㎡）を設置し、残りの主要な管理・福利厚生スペース（例：150㎡）は、デッドスペースになりやすい1階バース上部の「中二階（メザニン）」へ配置します。これにより、1階の貴重な作業面積を最大限に確保します。
安全と効率の両立: 人の動線（事務所から作業場への移動）と、フォークリフトやマテハン機器の動線が交差しないよう、安全性を最優先したレイアウトを設計します。
可視化による共有: Tera計算2では、算出された物流機器の面積データをもとに、3Dイメージ図や平面レイアウト図を作成します。これにより、経営層や現場スタッフなど、図面を読み慣れていない関係者間でも完成後の規模感や動線を直感的に共有・把握できるようになります。

3. 作成後の評価とマテハン機器の選定

レイアウト図や3Dイメージを作成した後は、その図面が実際の運用に耐えうるかを評価し、具体的な設備の選定へと進みます。

動線とボトルネックの検証: 描かれたレイアウト上で、繁忙期の運用フローをシミュレーションします。動線の交差（クロス）による渋滞リスクがないか、トラックバースから保管エリアへの搬送距離が長すぎないか等を再確認します。
最適なマテハン機器の選定: 確定したレイアウトと物量データに基づき、コンベヤ、ソーター（自動仕分け機）、AGV（無人搬送車）、デジタルピッキングシステムなど、必要なマテハン機器のスペックと台数を具体的に選定・配置していきます。

まとめ：配送センター規模計算のゴール

本資料をもって、出荷実績データから物流センターの物理的な姿を導き出す全工程が完了しました。

データ分析: 出荷実績から必要な在庫量と物量を特定。
スペース計算: 入荷・出荷・保管・作業の各面積を算出。
建屋・敷地設計: 縦横比や階数、トラック導線を加味して外形を決定。
レイアウト化: 最適なマテハン機器を配置し、中二階活用などを含む最終的な図面・3Dを作成。

この基本設計案をベースに、実際の建築詳細設計や、マテハン機器ベンダーへの提案依頼（RFP）、あるいは「投資対効果（ROI）の最終判断」へと進むことになります。

第1項 Tera計算数値

左記動画はTera計算2_配送センター規模計算の物流機器の面積をもとに配置した３Dのレイアウトイメージ図である。

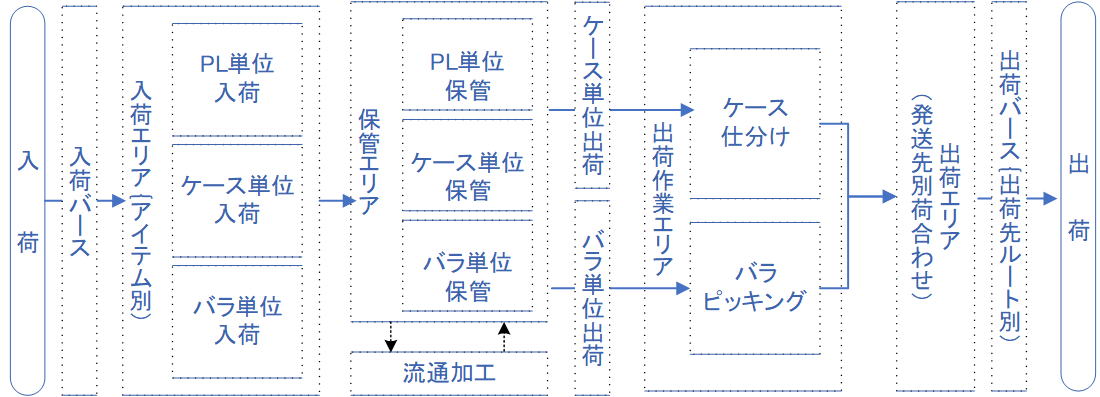

第2項運用フロー図

在庫はPL保管を原則とする。対象設備はPL自動倉庫・電動棚及びPL固定棚などのマテハン機器。PL積付は単載・混載有。

ケース出荷は在庫エリアから出庫して仕分けし、発送先別に出荷エリアに搬送する運用フロー。

バラ出荷は出荷作業エリアでピッキングし、在庫エリアから出荷作業エリアのフロー棚及び中量棚に補充。

検品レスの運用フローを想定し、指定出荷先のみを抽出検品する。

第3項レイアウト図

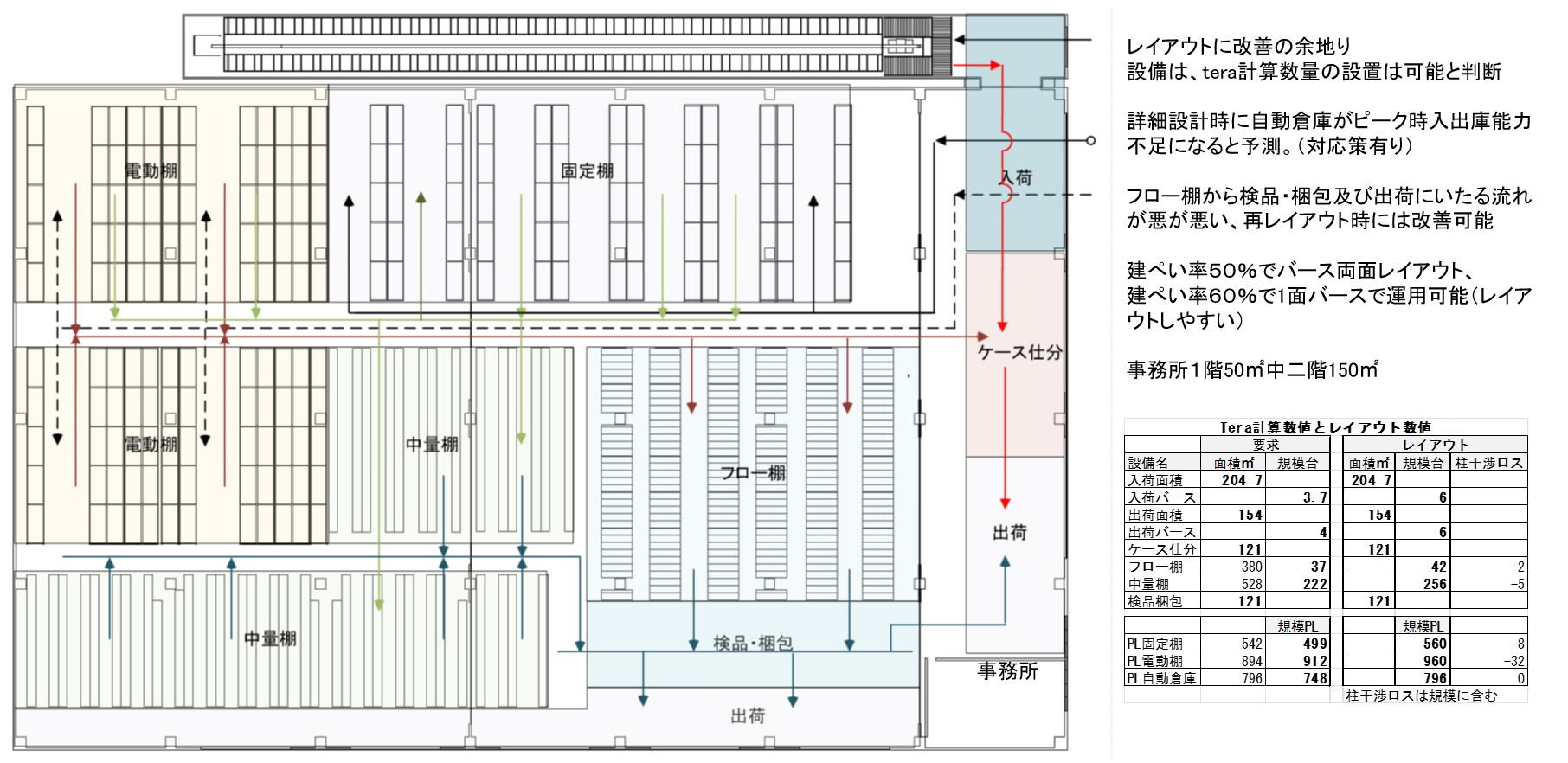

上図のレイアウト図（平面図）は、Tera計算によって算出された各物流スペースの必要面積と、選定されたマテハン機器の台数・寸法を実際の平面空間に落とし込んだものです。

入荷バースで受け入れた商品をPL固定棚や自動倉庫などの保管エリアへ格納し、ピッキング用の出荷作業エリアを経て出荷バースへ至るという、モノと人の動きが交差しないスムーズな運用フロー（一方向の流れ）を意識して配置されています。
各エリアには、フォークリフトの旋回スペースや作業員が安全に通行できるメイン通路など、面積倍率で加味した余裕空間も確保されており、単なる机上の計算値の足し算ではなく、実稼働に耐えうる現実的で効率的なレイアウト設計となっていることが確認できます。

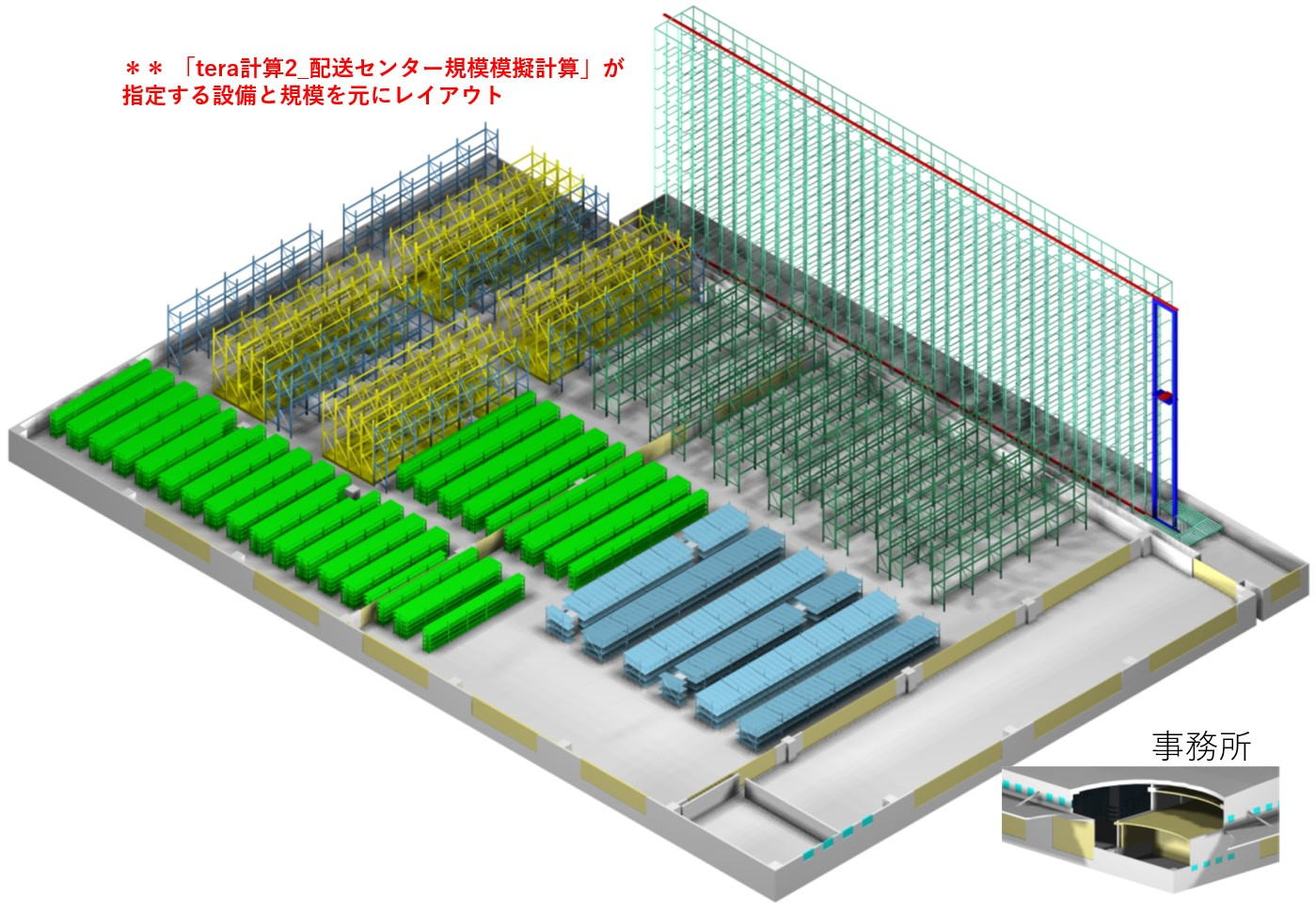

第4項３Dイメージ

事務所は１階に一部、出来るだけ1階上層部（中二階）に設置してレイアウト効率を上げる。
事務所１階50㎡、中二階150㎡

第5項作成後の評価

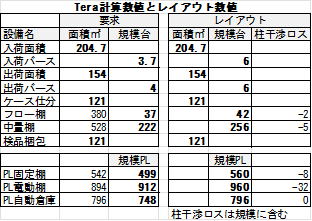

上図の「作成後の評価表」は、Tera計算で算出された「要求スペック（必要保管量、面積、バース数など）」と、実際に作成したレイアウト図の「計画スペック」を比較検証するためのものです。

💡 評価表の有効性とアピールポイント

投資の最適化（過不足の防止）:
算出したデータと実際のレイアウトを見比べることで、保管能力の不足や無駄な空きスペース（オーバースペック）がないかを一目で確認できます。導入予定のマテハン機器が本当にその台数・規模で必要か、客観的な数値で裏付けられます。
実践的な運用フローの最終確認:
面積だけでなく、実際の建屋の形に落とし込んだときに、入荷から出荷までの運用フローがスムーズに流れるか、ボトルネックが発生しないかを、数値と図面の両面から総合的に評価できます。
意思決定の強力なツール:
「なぜこのレイアウトなのか」「なぜこのマテハン機器を選定したのか」という根拠が論理的に示されるため、経営層やプロジェクトメンバーへの説得力あるプレゼンテーション資料として極めて高い有効性を発揮します。
